Estándar con banda adhesiva

quadro-takk PRO

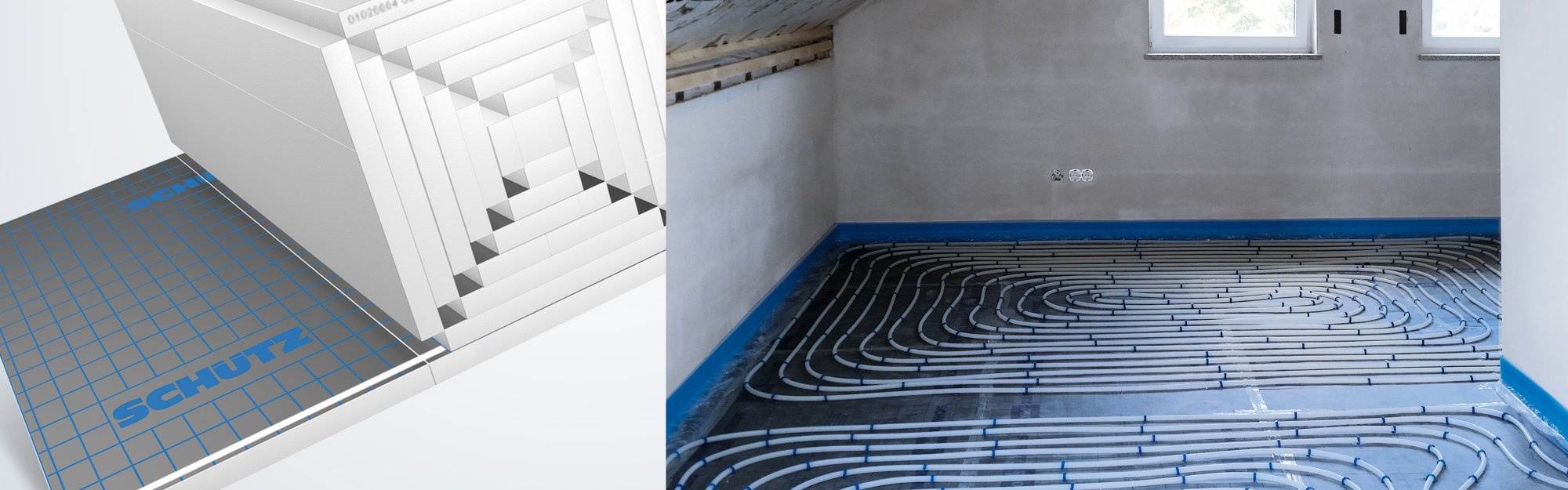

Schütz Quadro-TAKK Pro – el rollo cuadrado en CINCO variantes.


Un principio genial: óptimas características de instalación, transporte y almacenamiento sencillos. Fijación segura de los tubos de calefacción mediante nuestras grapas  robustas de un ancho de 8 mm. Además tiene a su disposición nuestra práctica grapadora que asegura una fijaciín rápida y segura.


Características del sistema:

  • Fijación por grapas con  resistencia mejorada
  • Rapidez de la instalación
  • Rollos plegados de EPS-T
  • Homologado DIN
  • Sujeto a un estricto control de calidad
  • Recubrimiento de tejido sintético reforzado y cuadricula impresa
  • Solapa longitudinal de 30 mm de ancho
  • 10,3 m2 por rollo
  • Solapa con cinta autoadhesiva
Apto para tubos duo-flex t tri-o-flex®
14 x 2 mm | 16 x 2 mm | 17 x 2 mm | 20 x 2 mm
Tarifa suelo radiante SCHÜTZ
Download PDF
Información técnica

Panel liso quadro-takk PRO

Download PDF



Variantes de productos

Tipo EPS-T 35-3 (DES sm)

Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,80 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 15
Factor mejora aislamiento acústico ΔLw,R31 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 32 mm
Dimensiones panel
1.000 x 8.100 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráfico
no
Referencia
4001067
Unidad embalaje
8,1 m²/Rollo
Superficie por palet
64,80 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,80 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 15
Factor mejora aislamiento acústico ΔLw,R31 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 32 mm
Dimensiones panel
1.000 x 8.100 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráfico
no
Referencia
4001067
Unidad embalaje
8,1 m²/Rollo
Superficie por palet
64,80 m²
añadir a la lista de seguimiento

Tipo EPS-T 30-3 (DES sm)

Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,68 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 27 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
bicapa
Mayor carga de tráficono
Referencia
4001070
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
 82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,68 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 27 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
bicapa
Mayor carga de tráficono
Referencia
4001070
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
 82,40 m²
añadir a la lista de seguimiento

Tipo EPS-T 30-2 (DES sg)

Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,77 m² K/W
Conductividad térmica λD
0,039 W/mK (WLG 040)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráficoy
Referencia
4001076
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,77 m² K/W
Conductividad térmica λD
0,039 W/mK (WLG 040)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráficoy
Referencia
4001076
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,80 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 15
Factor mejora aislamiento acústico ΔLw,R31 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 32 mm
Dimensiones panel
1.000 x 8.100 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráfico
no
Referencia
4001067
Unidad embalaje
8,1 m²/Rollo
Superficie por palet
64,80 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,68 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 27 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible4 kPa (según EN 13163)
Tipo de instalación
bicapa
Mayor carga de tráficono
Referencia
4001070
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
 82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,77 m² K/W
Conductividad térmica λD
0,039 W/mK (WLG 040)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tipo de instalación
monocapa
Mayor carga de tráficoy
Referencia
4001076
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento

Variantes de productos

MODELO ESPECIAL

Tipo EPS-T 30-2 (DES sg)

Datos técnicos
ÖNORM
B 6000: EPS-T 1000 kg/m2
Resistencia térmica R0,88 m² K/W
Conductividad térmica λD
0,034 W/mK (WLG 035)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible10 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %-
Tipo de instalación
monocapa
Mayor carga de tráficono
Referencia
4021316
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 1000 kg/m2
Resistencia térmica R0,88 m² K/W
Conductividad térmica λD
0,034 W/mK (WLG 035)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible10 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %-
Tipo de instalación
monocapa
Mayor carga de tráficono
Referencia
4021316
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento

Tipo EPS-T 25-2 (DES sg)

Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,57 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 23 mm
Dimensiones panel
1.000 x 12.200 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %
-
Tipo de instalación
bicapa
Mayor carga de tráfico
y
Referencia
4001074
Unidad embalaje
12,2 m²/Rollo
Superficie por palet
97,60 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,57 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 23 mm
Dimensiones panel
1.000 x 12.200 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %
-
Tipo de instalación
bicapa
Mayor carga de tráfico
y
Referencia
4001074
Unidad embalaje
12,2 m²/Rollo
Superficie por palet
97,60 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 1000 kg/m2
Resistencia térmica R0,88 m² K/W
Conductividad térmica λD
0,034 W/mK (WLG 035)
Rigidez dinámicaSD 30
Factor mejora aislamiento acústico ΔLw,R27 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 28 mm
Dimensiones panel
1.000 x 10.300 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible10 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %-
Tipo de instalación
monocapa
Mayor carga de tráficono
Referencia
4021316
Unidad embalaje
10,3 m²/Rollo
Superficie por palet
82,40 m²
añadir a la lista de seguimiento
Datos técnicos
ÖNORM
B 6000: EPS-T 650 kg/m2
Resistencia térmica RD 0,57 m² K/W
Conductividad térmica λD
0,044 W/mK (WLG 045)
Rigidez dinámicaSD 20
Factor mejora aislamiento acústico ΔLw,R29 dB*
Clase material (resistencia al fuego)
E (EN 13501-1)
Espesor panel
dL - c = 23 mm
Dimensiones panel
1.000 x 12.200 mm
Unidad embalaje
600 x 600 x 1.000 mm
Carga admisible5 kPa (según EN 13163)
Tensión compresiva máxima con compresión de 10 %
-
Tipo de instalación
bicapa
Mayor carga de tráfico
y
Referencia
4001074
Unidad embalaje
12,2 m²/Rollo
Superficie por palet
97,60 m²
añadir a la lista de seguimiento

* según DIN 4109-34: 2016-07 y masa de mortero / superficie ≥ 120 kg/m²
